Механизмы складных дверей. Система Folding wood

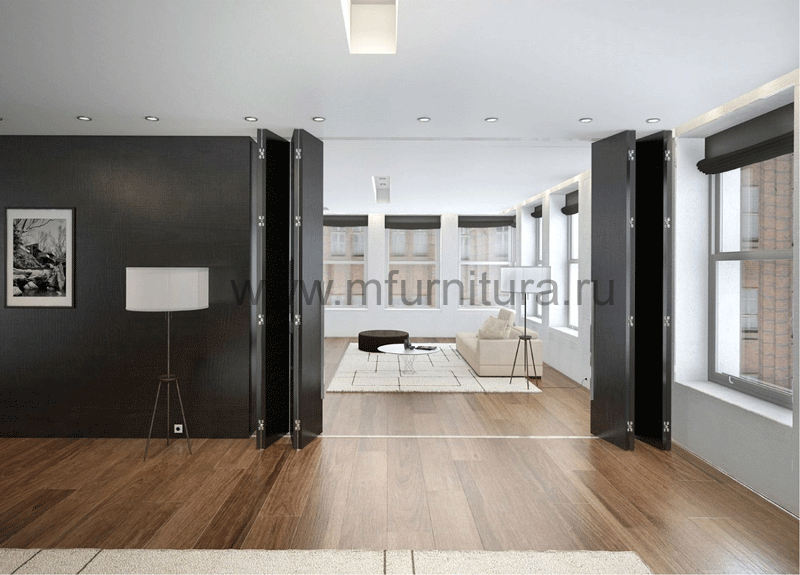

Данная система позволяет собрать складную межкомнатную систему состоящую из двух или четырех створок.

Максимальный вес каждого полотна - 40 кг.

Максимальная ширина полотен - 800 мм.

Максимальная высота полотен - 3000 мм.

Минимальная толщина полотен - 30 мм.

Для полотен высотой выше 2300 мм. рекомендуется устанавливать дополнительные петли.

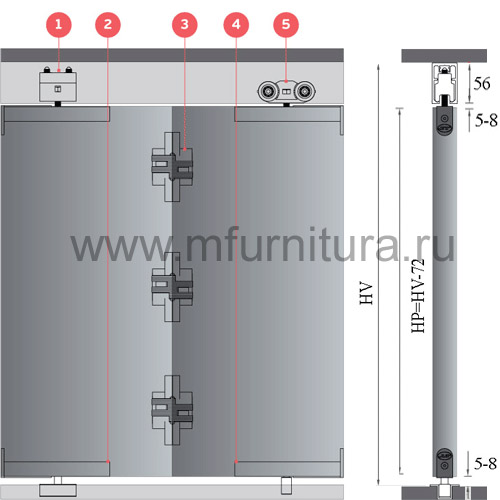

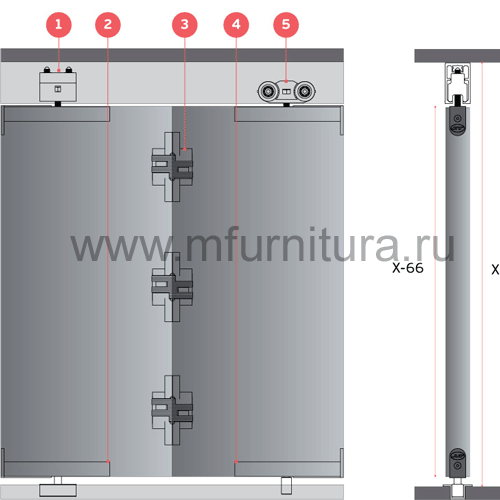

Комплектация на 2 полотна



  1. Верхнее крепление оси поворотной створки. Арт. N.15.500.1
  2. Нижняя опора для поворотной створки. Арт. N.15.500.2

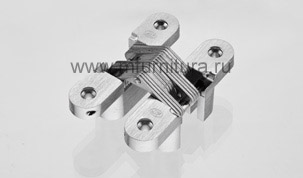

  3. Петля складная. Арт. N.05.051.95
  4. Нижний поводок. Арт. N.15.500.4
  5. Верхний ролик. Арт. N.15.500.3

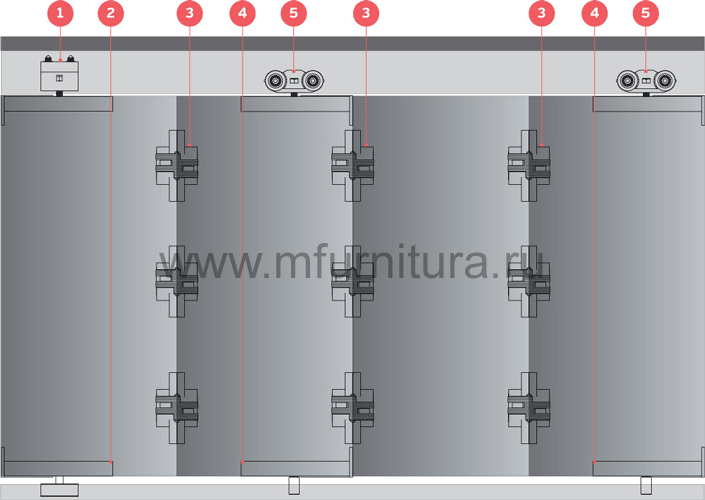

Комплектация на 4 полотна
  1. Верхнее крепление оси поворотной створки. Арт. N.15.500.1
  2. Нижняя опора для поворотной створки. Арт. N.15.500.2
  3. Петля складная. Арт. N.05.051.95
  4. Нижний поводок. Арт. N.15.500.4
  5. Верхний ролик. Арт. N.15.500.3

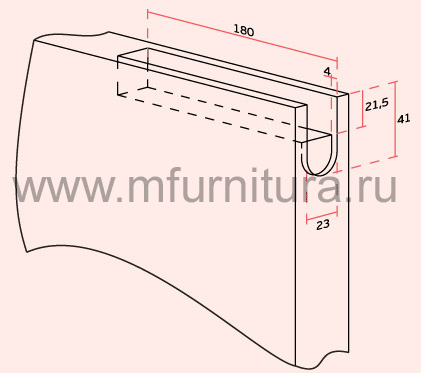

Инструкция по сборке




Комплект фурнитуры для сборки складной межкомнатной перегородки.

Составные элементы:

Верхнее крепление оси поворотной створки. Арт. N.15.500.1

Нижняя опора для поворотной створки. Арт. N.15.500.2

Верхний ролик. Арт. N.15.500.3

Нижний поводок. Арт. N.15.500.4

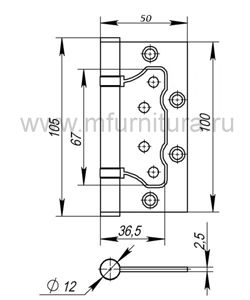

Петля накладная. Арт. П-331

Петля складная. Арт. N.05.051.95 (опция)

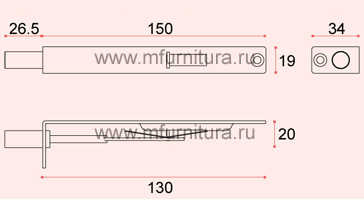

Ригель для фиксации полотна. Арт. N.17.614 (опция)

Защелка для фиксации полотна. Арт. N.23.125 (опция)

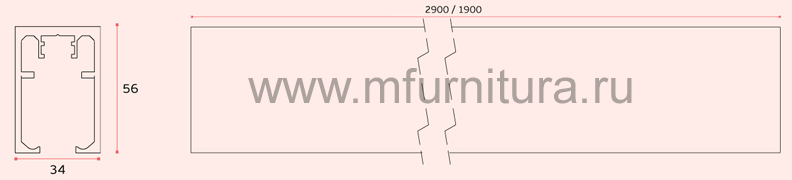

Профиль верхний для складной системы FOLDING. Материал алюминий.

Арт. N.15.953\1900 длина 1900 мм. Арт. N.15.953\2900 длина 2900 мм.

Профиль нижний для складной системы FOLDING. Материал алюминий.

Арт. N.27.012\1900 длина 1900 мм. Арт. N.27.012\2900 длина 2900 мм.
