Общие сведения. Техническое обслуживание
1. Окрашивание или покрытие лаком
Опускающийся уплотнитель Planet нельзя красить или покрывать лаком.
2. Техническое обслуживание
Опускающийся уплотнитель Planet не нуждается в техническом обслуживании
3. Проверка
Один раз в году надо проверять опускающийся уплотнитель Planet SL на работоспособность и повреждения.

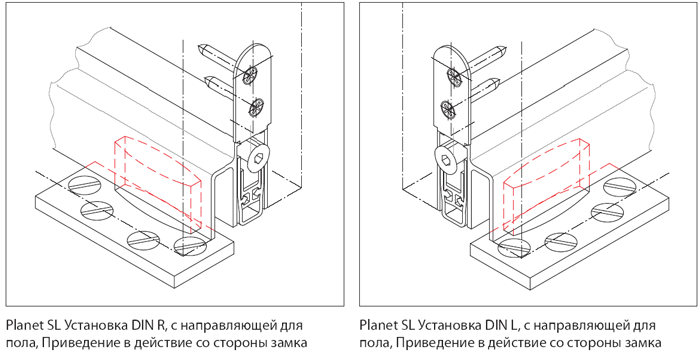

правый вариант |
левый вариант |
Укорачивание опускающихся уплотнителей Planet
Меры укорачивания • Не более 125мм для S L |
Обозначить место реза |
|
Сделать прямой рез дисковой пилой или ножовкой по металлу |
Внимание • Никогда не укорачивать со стороны пусковой кнопки • При применении в 2-створчатых дверях или узком зазоре с коробкой – укорачивать в выдвинутом состоянии |
Зачистить заусенцы на кромках и удалить опилки |
-
Дверь-пол-зазор: не менее 5 не более 20мм
-
Установка: опускающийся уплотнитель Planet SL может быть установлен глубже. При этом появляется возможность подстрогать и подогнать дверь снизу со встроенным Planet SL без снятия Planet SL
-
Укорачивание: аккуратно отрезать со стороны, противоположной пусковой кнопке, но не более, чем до следующей меньшей длины (не более 125мм). Удалить возможные опилки
-
Крепление: по одному крепежному уголку с обеих сторон. Внимание: предварительно рассверлить под винты саморезы и ровно вкрутить.
-
Упорная пластинка: при деревянной коробке забить упорную пластинку в середину места нажима
-
Направляющая для пола: выверить и прикрутить винтами
-

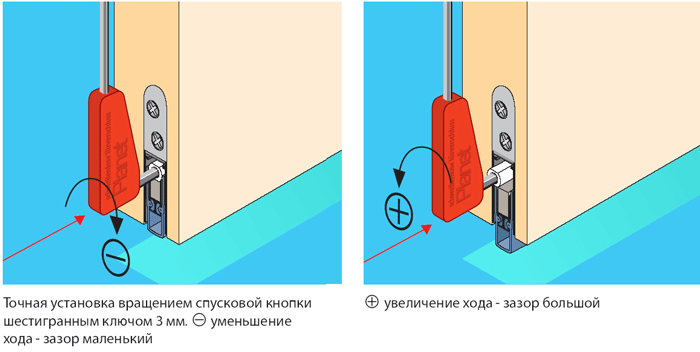

Настройка хода: вращением спусковой кнопки шестигранным ключом 3мм. Спусковая кнопка в раздвижных дверях –со стороны замка
- Настройка Planet SL должен быть настроен так, чтобы планка сердечник полностью уплотняла зазор над полом при закрытой двери
Если создаваемая спусковой кнопкой сила упругости приоткрывает дверь – предохранить дверь ограничителем или замком
