Описание модели K.0341

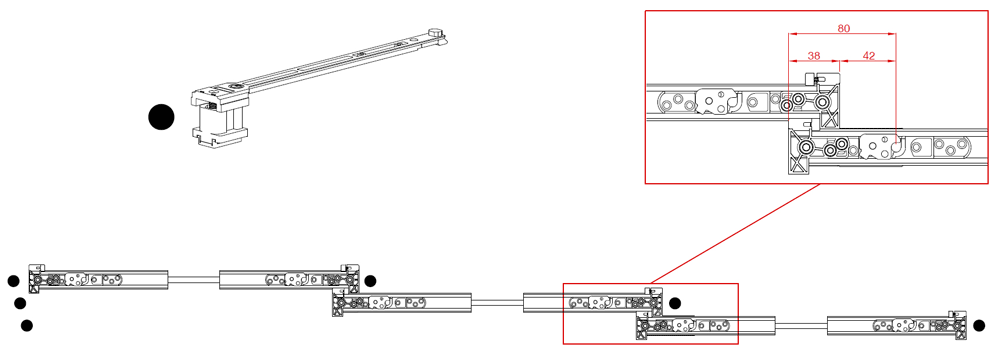

Система телескопического выдвижения стеклянных дверей. Данная модель позволяет выдвигать/задвигать в зависимости от комплектации от двух до пяти дверей с одной стороны проема, что позволяет экономить пространство с другой стороны проема.

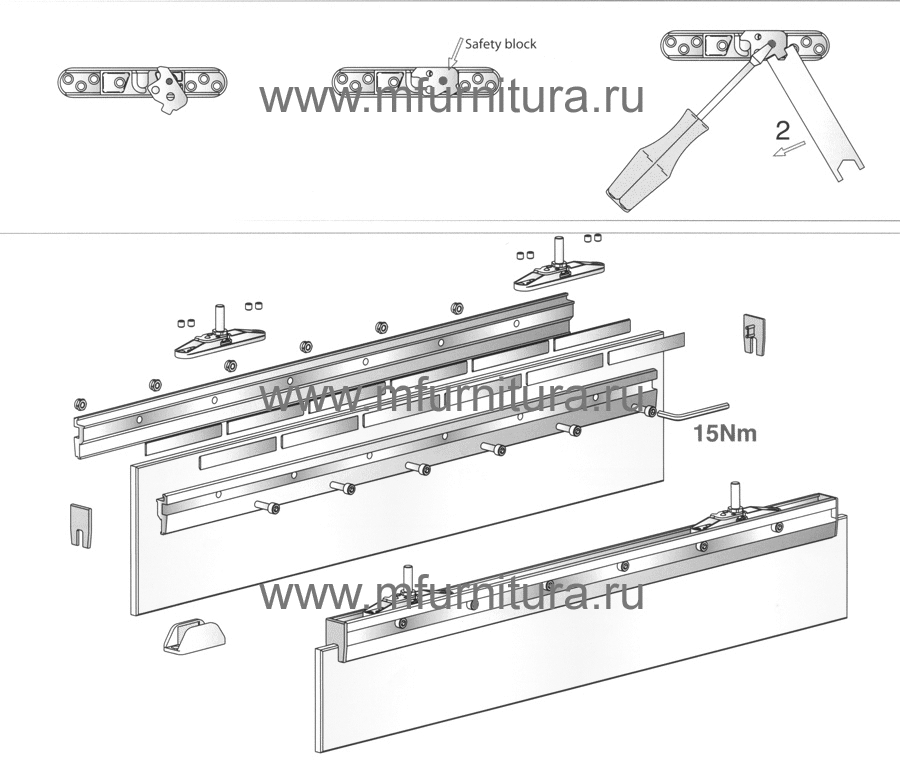

Данная система комплектуется на каждое полотно двумя доводчиками на основе инновационной технологии FLUID. Такой доводчик обеспечивает более плавное и мягкое закрывание (преимущество технологии FLUID) на каждое полотно. Доводчик гасит удар и обеспечивает плавное задвигание до конечной точки открытия или закрытия.
Нагрузка на одну дверь до 80 кг. Толщина стекла 8-10мм.
Данная модель по желанию может комплектоваться профилем арт. 1360. Этот профиль выполняет роль фальшпанели, которая закрывает направляющую с механизмами и щель между верхним торцом стекла и нижним краем направляющей арт. 1280. |
|

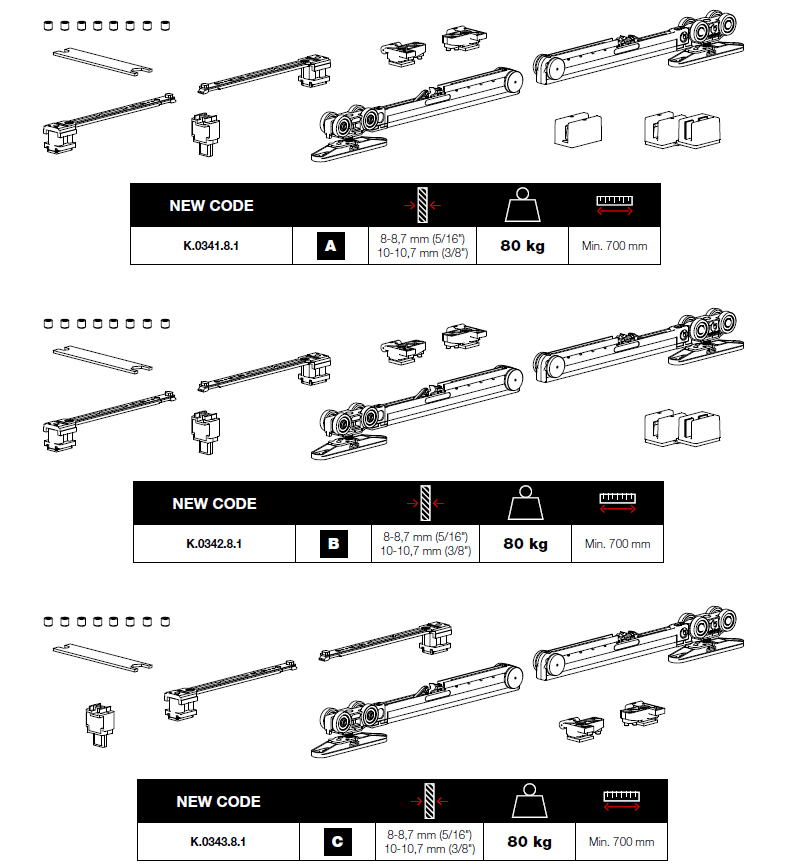

Комплектация |
|
|
|
 |
 |
 |

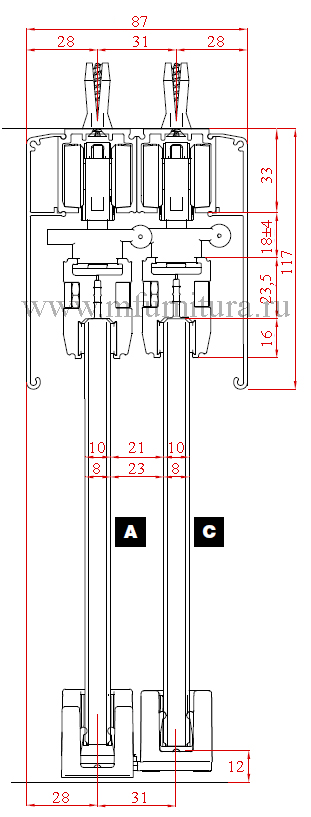

Комплектация на 2 полотна |

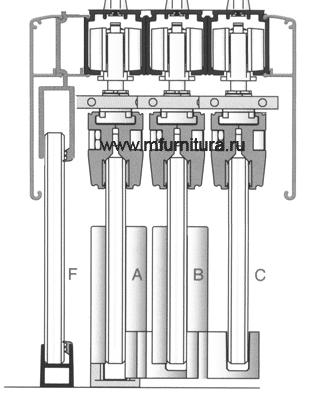

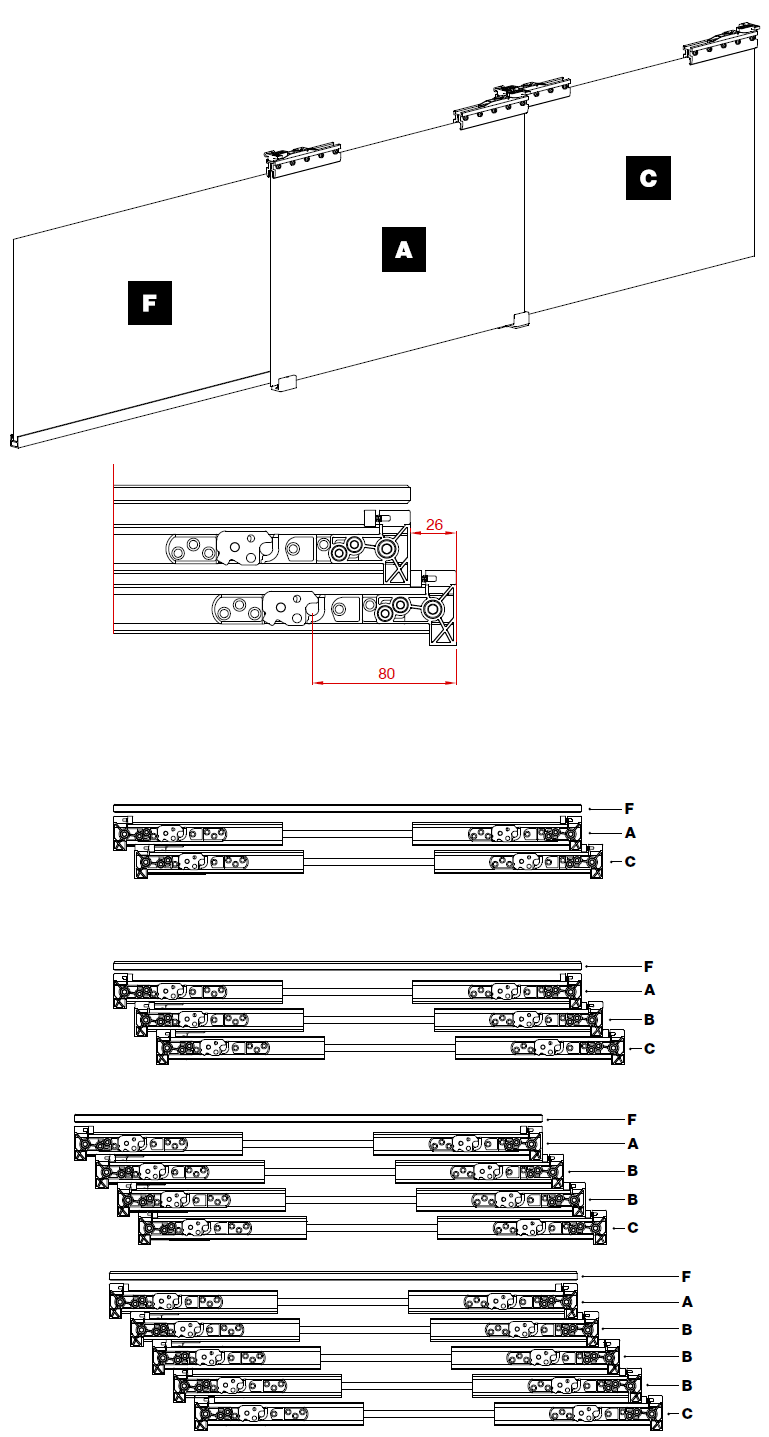

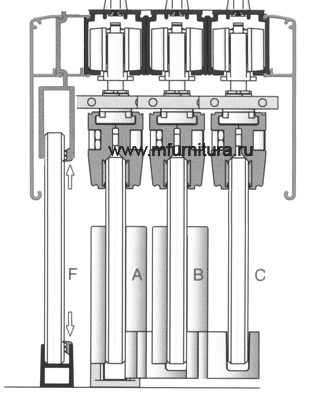

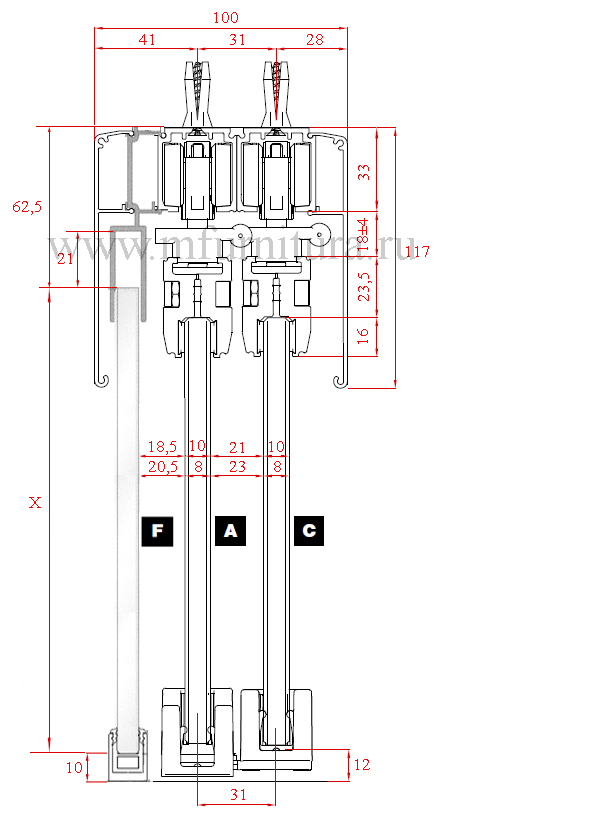

Комплектация на 2 полотна + стационарное полотно |
 |
 |

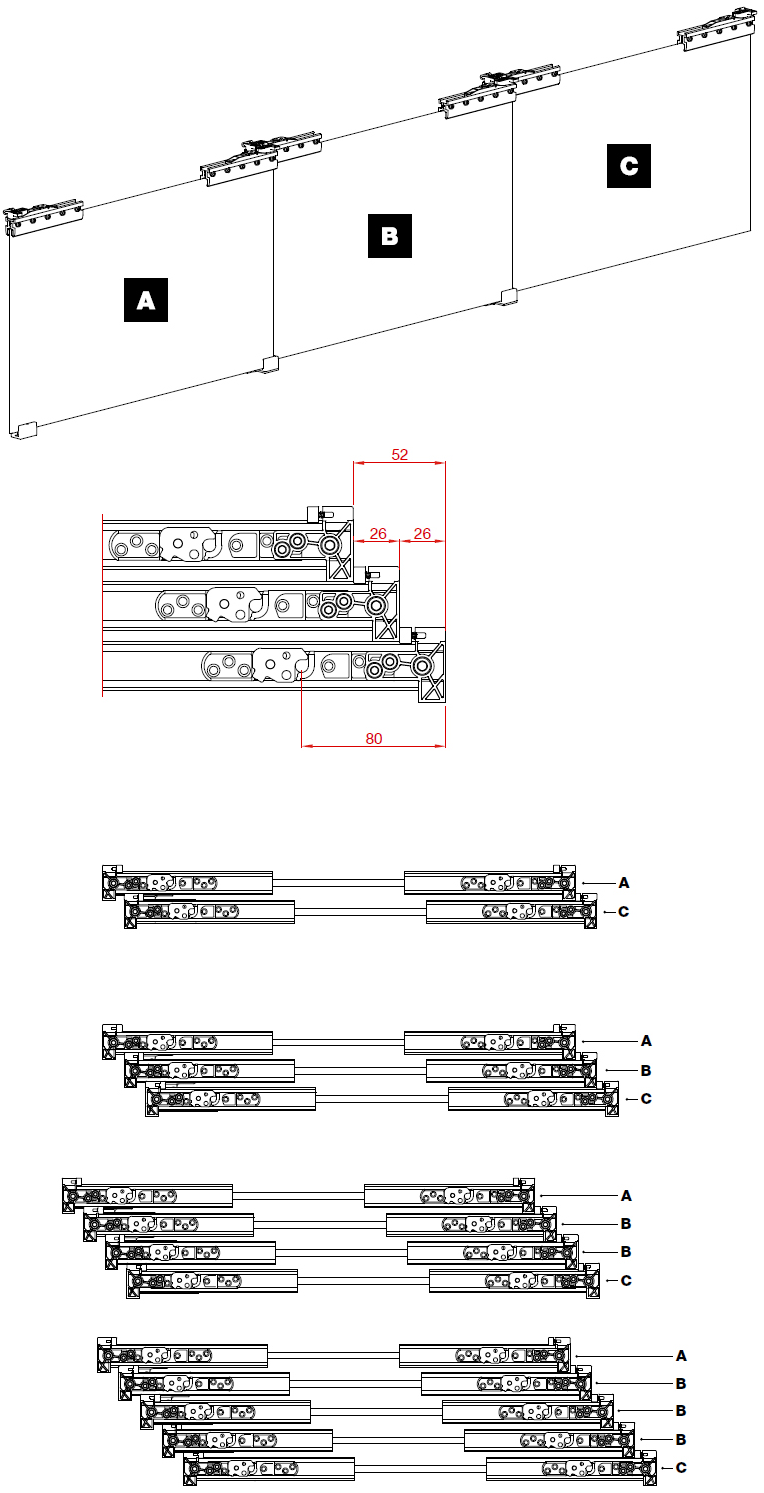

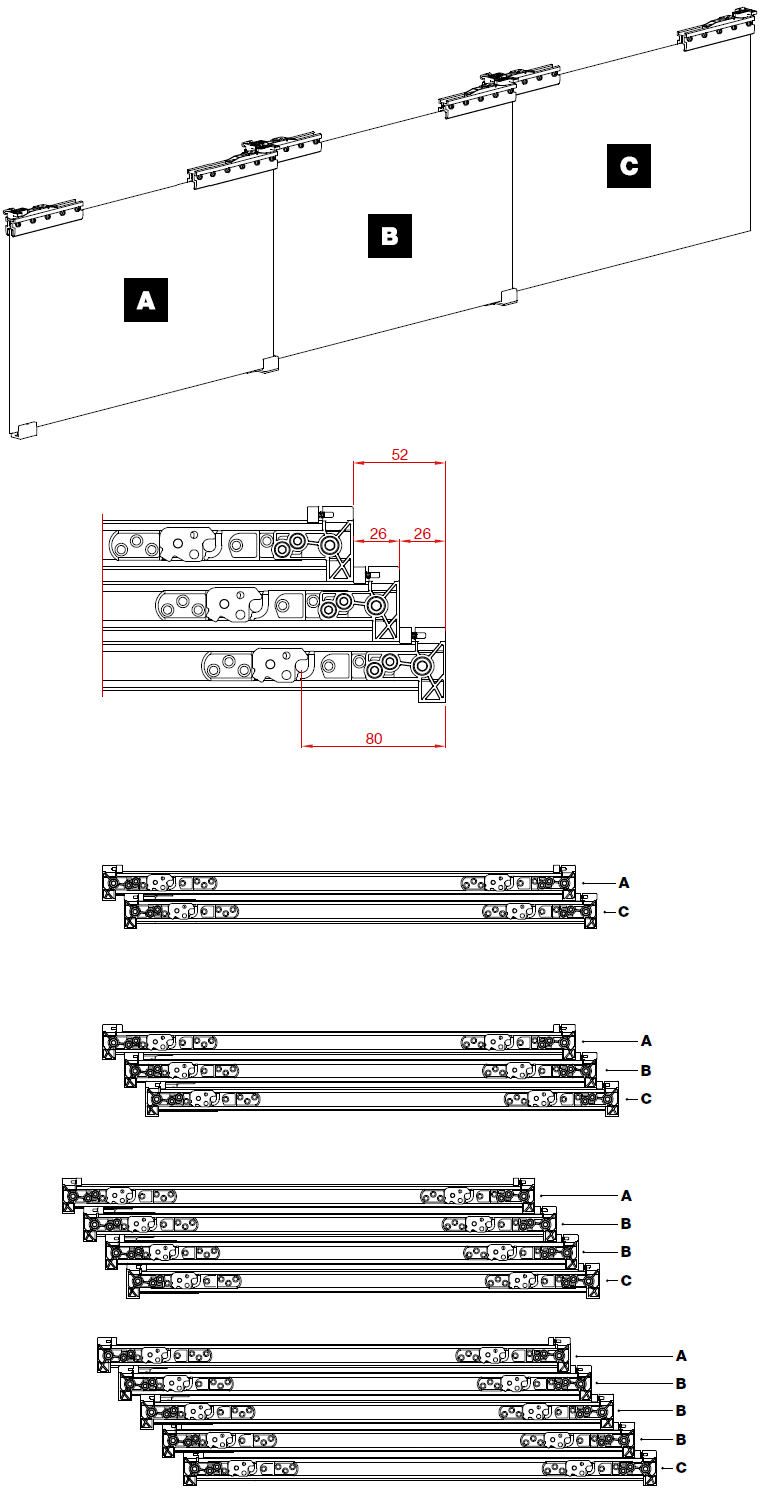

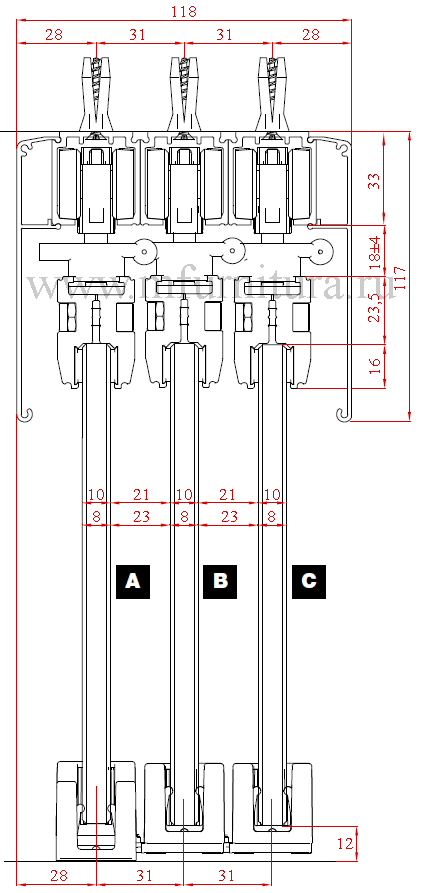

Комплектация на 3 полотна |

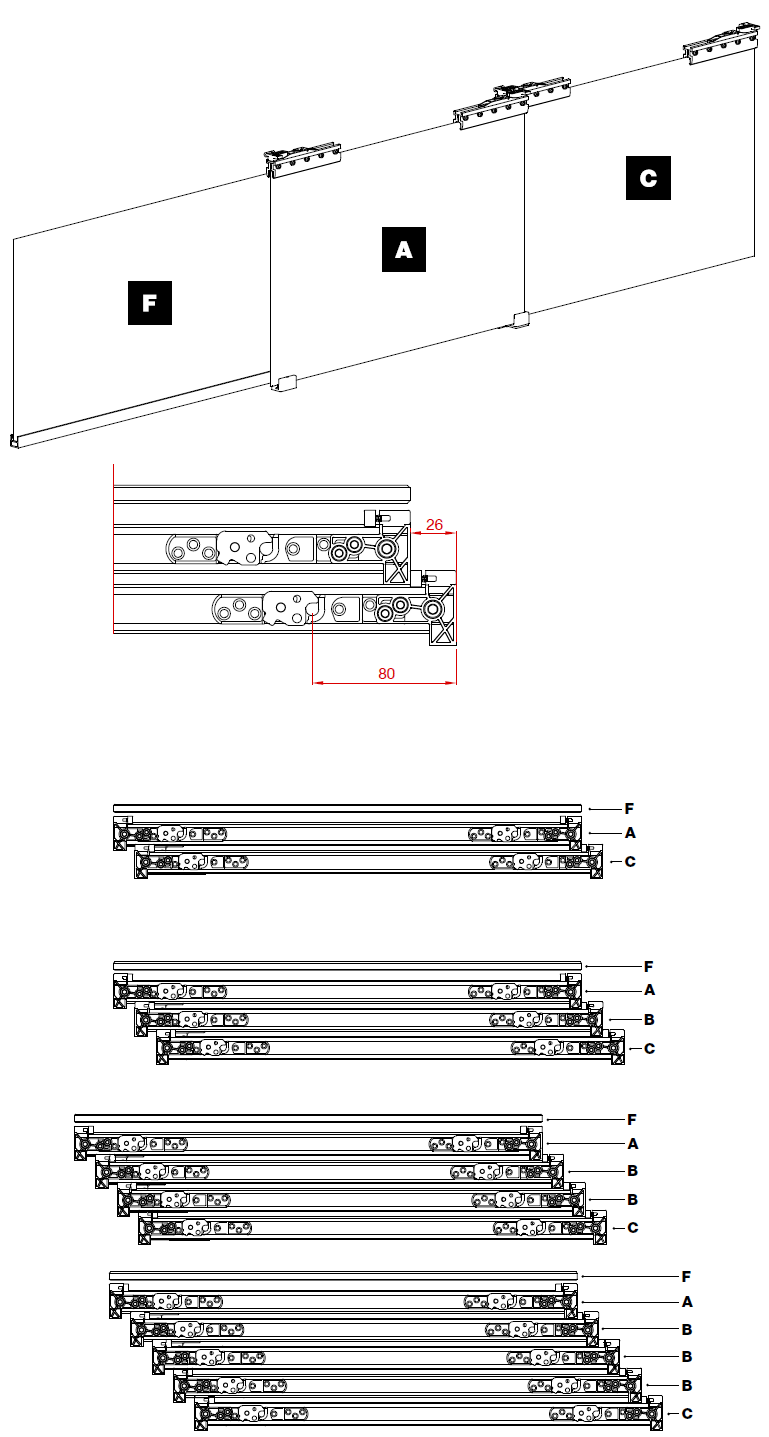

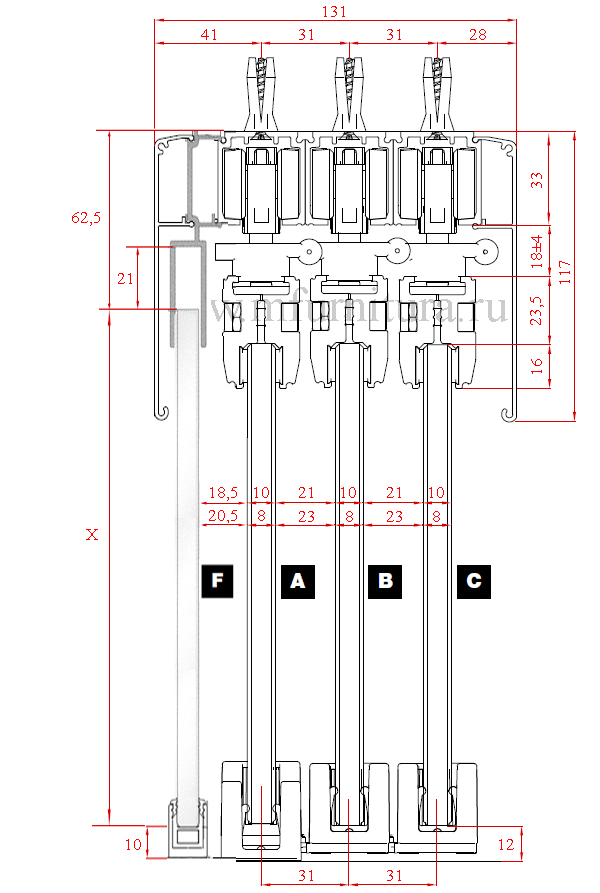

Комплектация на 3 полотна + стационарное полотно |
 |
 |
Используемые профиля |

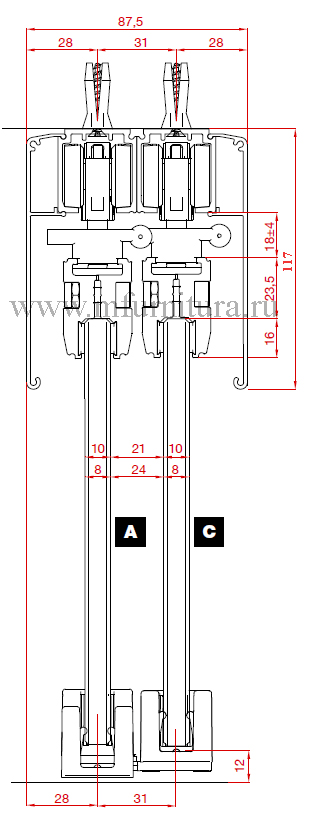

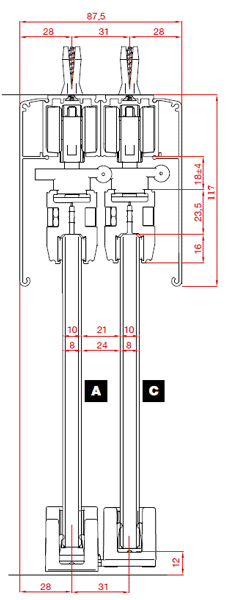

Арт. 1280 |
Длина 2м, 3,2м, 4м, 6м.
Возможно крепление к стене с помощью кронштейна арт. 127
|
|
|

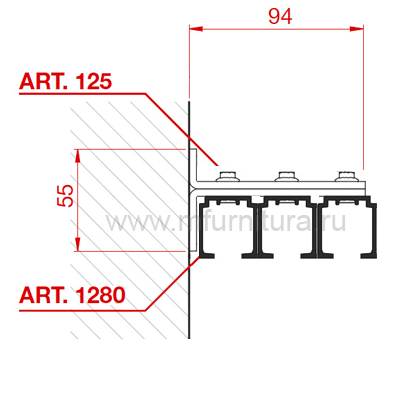

Кронштейн 125 для крепления трех направляющих к стене |
|
|
|
Карниз 1360. Длина 2м, 3м, 4м, 6м. Применяется с профилями 1280, 1700, 1370 |
|
|
|
Карниз 1381 для подвесного потолка. Длина 2м. Применяется с профилями 1280, 1700. |
|
|
|

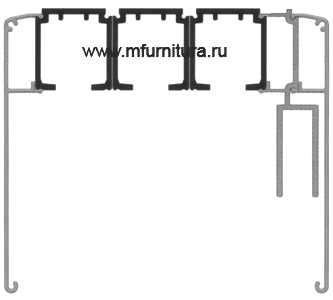

Рейл арт. 1370 для верхней фиксации неподвижной панели. Длина 2м, 4м. |
|
|
|
|
Рейл арт. 1740 для нижней фиксации неподвижной панели. Длина 2м. |
|
|
|
|
Уплотнитель стекла. Применяется с профилем art. 1370, 1740. |
|
|
| |
|
|
Для устранения зазора между раздвижным стеклянным полотном и стеной или другим стеклянным полотном используется профиль арт. 2262.
Профиль арт. 2262 клеится на торец стекла, в него вставляется ворсовый уплотнитель арт. 543. Обязательно применяется для стационарных полотен. Придает жесткость стационарным полотнам и закрывает щель между неподвижным стеклянным полотном и раздвижным.
|
|
 |
|
|
Арт. 543/15 |
Арт. 543 |
Арт. 2262 |
|
|
| |
|
|
Для более плотного и комфортного прилегания к стене раздвижного стеклянного полотна используется профиль арт. 2264 и резиновая вставка арт. 266.
Профиль арт. 2264 крепится на стену и в него вставляется буфер арт. 266.
При подходе полотна к конечной точке роликовый механизм стопорится фиксатором или доводчиком, а само стеклянное полотно упирается в резиновый буфер арт. 266.
|
|
|
|
| |
|
|
Для устранения зазора между раздвижным стеклянным полотном и стеной шириной до 31 мм. используется профиль арт. 2262 с уплотнителем арт. 543/15 и профиль арт.2264 с вставкой арт. 266
|
|
 |
 |
|
 |
 |
| |
Арт. 543 |
Арт. 2262 |
Арт. 2264 |
Арт. 266 |
|
|
| |
