Cистема ТЛ-2 позволяет выдвигать/задвигать две двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.

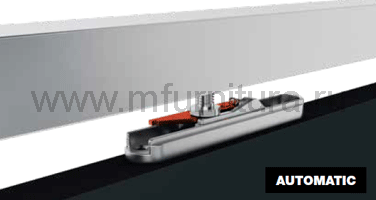

Фиксатор позволяет зафиксировать дверь в крайнем положении, открытом и закрытом.

Рекомендуемый механизм - K.080.12.1

Алюминиевая направляющая - 1280.

Карниз – 1360, 1380.

Профиль под подвесной потолок - 1381

Важно: использование других механизмов может быть несовместимо с установочными размерами данной системы.

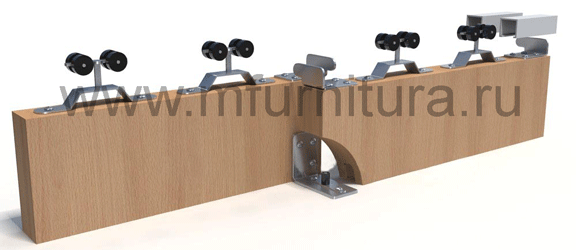

В схеме приведен пример установки, когда два сдвижных полотна задвигаются за третье стационарное.





Справочные данные

• минимальная толщина двери 30 мм.
• нагрузка 80 кг на полотно
• ширина полотна 500-1300 мм.



Комплектация

• Ролик троса - 1 шт.
• Ролик троса с натяжителем - 1 шт.
• Фиксатор троса двойной - 1 шт.
• Фиксатор троса - 1 шт.
• Кронштейн фиксатора троса - 2 шт.
• Пластина под фиксатор троса - 2 шт.
• Нижний поводок ТЛ1 - 1 шт.
• Трос 2,3х3 м. - 1 шт.
• Нижний поводок напольный - 2 шт.
• Ключи, крепеж



Инструкция по сборке



Cистема ТЛ-3 позволяет выдвигать/задвигать три двери с одной стороны проема, что позволяет экономить пространство с другой стороны проема. Воздействуя на одну дверь при помощи тросового привода, вторая и третья дверь двигаются автоматически.

Фиксаторы позволяют зафиксировать двери в крайнем положении, открытом и закрытом.

Рекомендуемый механизм - K.080.12.1

Алюминиевая направляющая - 1280.

Карниз – 1360, 1380.

Профиль под подвесной потолок - 1381

Важно: использование других механизмов может быть несовместимо с установочными размерами данной системы.

В схеме приведен пример установки, когда три сдвижных полотна задвигаются за четвертое стационарное.



Справочные данные

• минимальная толщина двери 30 мм.
• нагрузка 80 кг на полотно
• ширина полотна 500-1300 мм.

Комплектация

• Ролик троса - 2 шт.
• Ролик троса с натяжителем - 2 шт.
• Фиксатор троса двойной - 2 шт.
• Фиксатор троса - 2 шт.
• Кронштейн фиксатора троса - 4 шт.
• Пластина под фиксатор троса - 2 шт.
• Крепеж для установки фиксатора троса на вылетной пластине ролика троса 2 - 2 компл.
• Нижний поводок ТЛ1 - 2 шт.
• Трос 2,3х3 м. - 2 шт.
• Нижний поводок напольный - 2 шт.
• Ключи, крепеж

Инструкция по сборке



Комплект фурнитуры для синхронного открывания двух дверей в противоположные стороны. Воздействуя на одну дверь при помощи тросового привода, вторая дверь двигается автоматически.

Фиксатор позволяет зафиксировать дверь в крайнем положении, в открытом и закрытом.

Рекомендуемый механизм - 333

Алюминиевая направляющая – А-12

Кронштейн для крепления на стену – 0114

Карниз – арт. 1360, арт.1380
Профиль под подвесной потолок - арт. 1381
В схеме приведен пример установки системы Синхро-2 на механизмы 333 и направляющей А-12.

Важно: использование других механизмов может быть несовместимо с установочными размерами данной системы.



Справочные данные

• минимальная толщина двери 30 мм.
• нагрузка 60 кг на полотно
• ширина полотна 500-1150 мм.
• длина троса 10 м.

Комплектация

• Фиксатор троса с натяжителем 1 шт.
• Фиксатор троса 1 шт.
• Трос 1 шт.
• Ролики троса 2 шт.

Инструкция по сборке
